製品情報

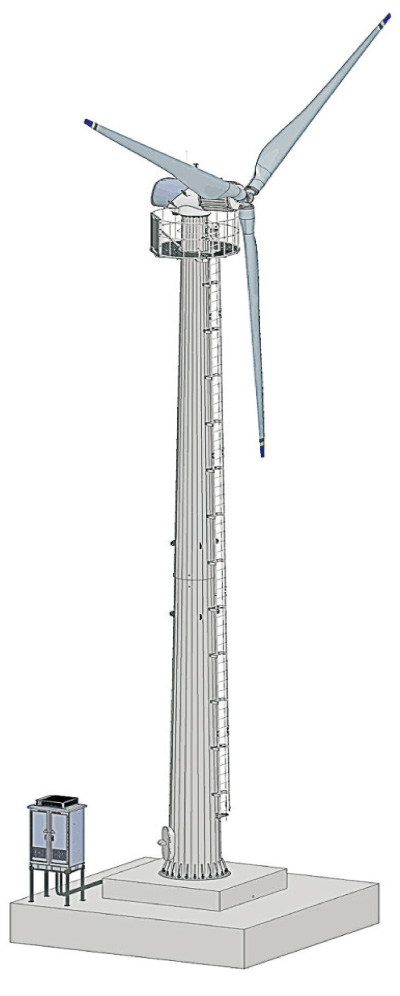

旋風JIN-19.2
基本情報
| 型式 | 旋風JIN-19.2 |
| 風車クラス | IECII |
| 定格出力 | 19.2kw |
| ローター直径 | 15.6m |
| 定格風速 | 9m/s |
| 稼働風速 | 3-25m/s |
| 耐風速 | 59.5m/s |
| 定格回転速度 | 60r/min |
| 発電機重量 | 3500kg |
| タワータイプ | 独立ポール |
| タワー高さ | 20m / 30m |
| ブレード材料 | 強化ガラス繊維 |
| 稼働温度 | -20℃ ~ 50℃ |
| 騒音レベル | ≦54dBA |
| 設計寿命 | 20年 |
発電量
4m/s：73100kWh
5m/s：129100kWh
6m/s：187500kWh
7m/s：241600kWh
安全と保護
| 制御方式 | ピッチ制御/機械ブレーキ/電磁制御 |
| 落雷対策 | ブレードにレセプタとダウンコンダクタ搭載，ナセルに避雷針搭載，SPDによる保護 |
| 速度調整方式 | ピッチ制御/能動失速 |
| 防食塗装 | ペンキ、亜鉛塗装 |
制御機とインバーター
| 耐環境仕様 | IP54 |
| 電圧出力(連系) | AC400/AC480 |
| 監視制御システム | cube2.0 |
| 制御類型 | PLC+DSP |
発電機
| タイプ | 3相，直駆永久磁石発電機 |
| 絶縁ラベル | F |
| 定格電圧 | AC400 |
製品認証
- ・IEC61400-2
- ・CLASS NK(Japan)
